棒材GB/T4162-2022標準中要求的超聲波探傷設備

GB/T4162-2022《鍛軋鋼棒超聲檢測方法》規定了鍛軋鋼棒超聲檢測的一般要求、儀器和設備、對比試塊、檢測規程、檢測程序、檢測結果評定、質量等級、檢測記錄和檢測報告等內容。標準適用于直徑不小于6mm的鋼棒超聲脈沖反射法檢測，對于其他規格或材質的鍛軋棒材或非棒材也可參照使用。

GB/T4162-2022標準中超聲波探傷設備參數要求

GB/T4162-2022標準中對超聲探傷設備做了規定，它負責發射和接收超聲信號，并對信號進行處理和分析，從而幫助檢測人員判斷鋼棒內部是否存在缺陷以及缺陷的位置和大小等信息。其性能指標直接關系到檢測結果的準確性和可靠性，所以GB/T4162-2022對超聲檢測儀性能提出了明確且嚴格的要求，需按JB/T10061《A型脈沖反射式超聲波探傷儀通用技術條件》或JJG746《超聲探傷儀檢定規程》的方法進行測試。

垂直線性是指探傷儀熒光屏上信號幅度與探頭接收信號幅度成正比的程度，GB/T4162-2022要求其不大于5%。良好的垂直線性可以保證檢測人員準確地根據信號幅度來判斷缺陷的大小，比如當遇到一個較小的缺陷時，垂直線性好的探傷儀能如實反映出較小的信號幅度，不會夸大或縮小缺陷的真實情況，這對于準確評估鋼棒質量至關重要。

水平線性則體現了探傷儀掃描時顯示的反射波水平位置與反射體深度成正比的程度，標準要求不大于2%。它能確保檢測人員精準確定缺陷在鋼棒中的深度位置，想象一下，如果水平線性不好，可能會把原本在鋼棒較淺位置的缺陷顯示成在較深位置，這將對后續的處理和判斷產生極大的誤導。

動態范圍反映的是探傷儀對不同幅度信號的適應能力，要求不小于30dB。這意味著探傷儀既能夠清晰地顯示出微弱的缺陷信號，又不會在遇到大幅度信號時出現飽和失真的情況，就像一個優秀的攝影師，既能捕捉到微弱的光線細節，又能在強光下保持畫面的清晰和真實。

靈敏度余量是指探傷儀與探頭組成的系統發現最小缺陷的能力，不小于42dB的要求確保了系統能夠檢測出極其微小的缺陷，即使是那些隱藏在鋼棒內部深處、反射信號很弱的缺陷也難以遁形，為鋼棒的質量安全提供了更有力的保障。

衰減誤差也是一個關鍵指標，標準要求不超過±1.0dB/12dB，這保證了探傷儀在調節信號幅度時的準確性，檢測人員可以根據實際情況精確地調整探傷儀的增益，從而更清晰地觀察和分析信號，提高檢測的準確性。

在頻率方面，探頭頻率應能滿足穿透被檢鋼棒的能力和分辨力的需求，宜取2MHz-10MHz。較低頻率的探頭（如2MHz-5MHz）具有較強的穿透能力，適合檢測大直徑或材質衰減較大的鋼棒，能夠讓超聲信號深入鋼棒內部，發現內部深處的缺陷；而較高頻率的探頭（如5MHz-10MHz）則具有更好的分辨力，能夠清晰地區分相鄰的小缺陷，對于檢測小直徑鋼棒或?qū)θ毕莘直嬉筝^高的場合更為適用。

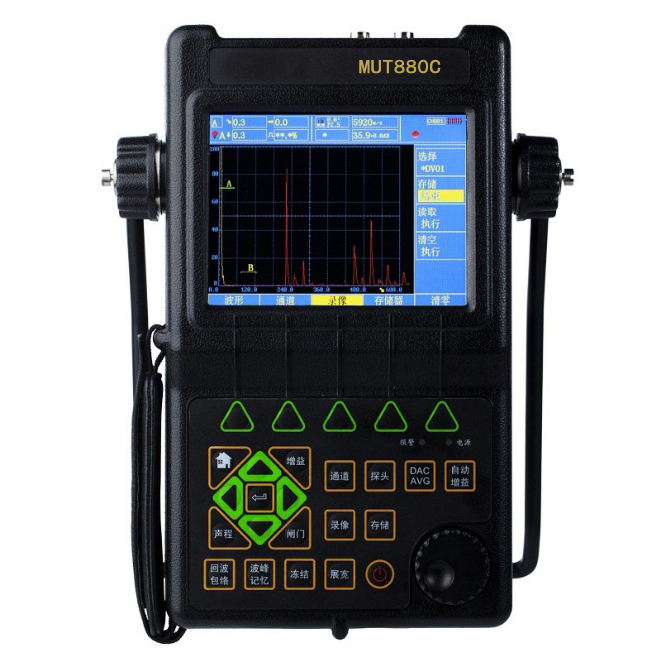

符合GB/T4162-2022標準的超聲波探傷設備

山科飛泰生產的超聲波探傷設備符合GB/T4162-2022標準，其中自動探傷設備可以根據客戶需求定制，包括探傷標準、探傷功能、自動化、價格等，有需求的朋友聯系我們，告知我們探傷的工件種類、工件的尺寸、探傷的速度、探傷其他需求，我們會根據客戶需求出一份探傷解決方案和報價，雙方協商滿意后簽訂合同。
